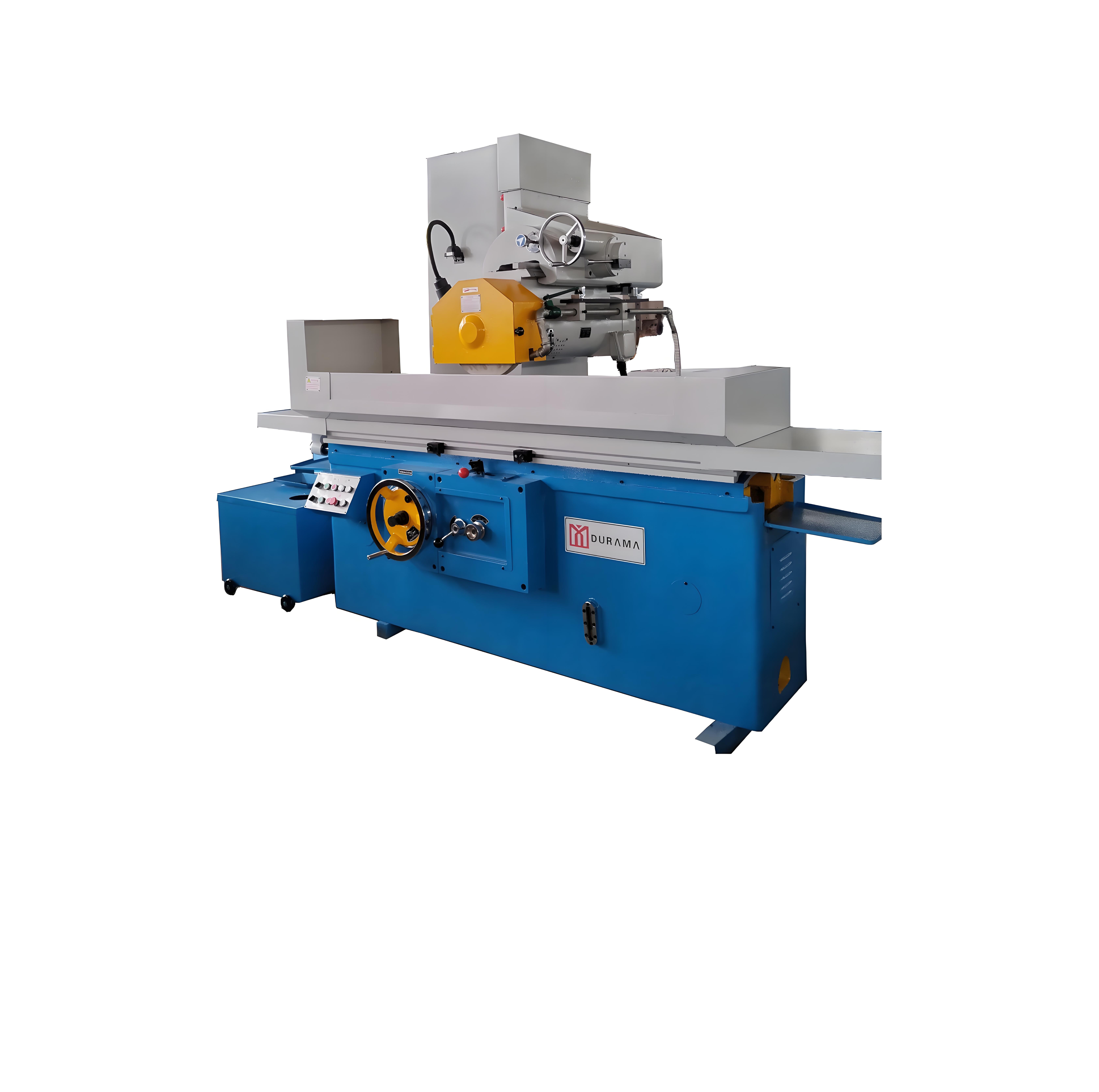

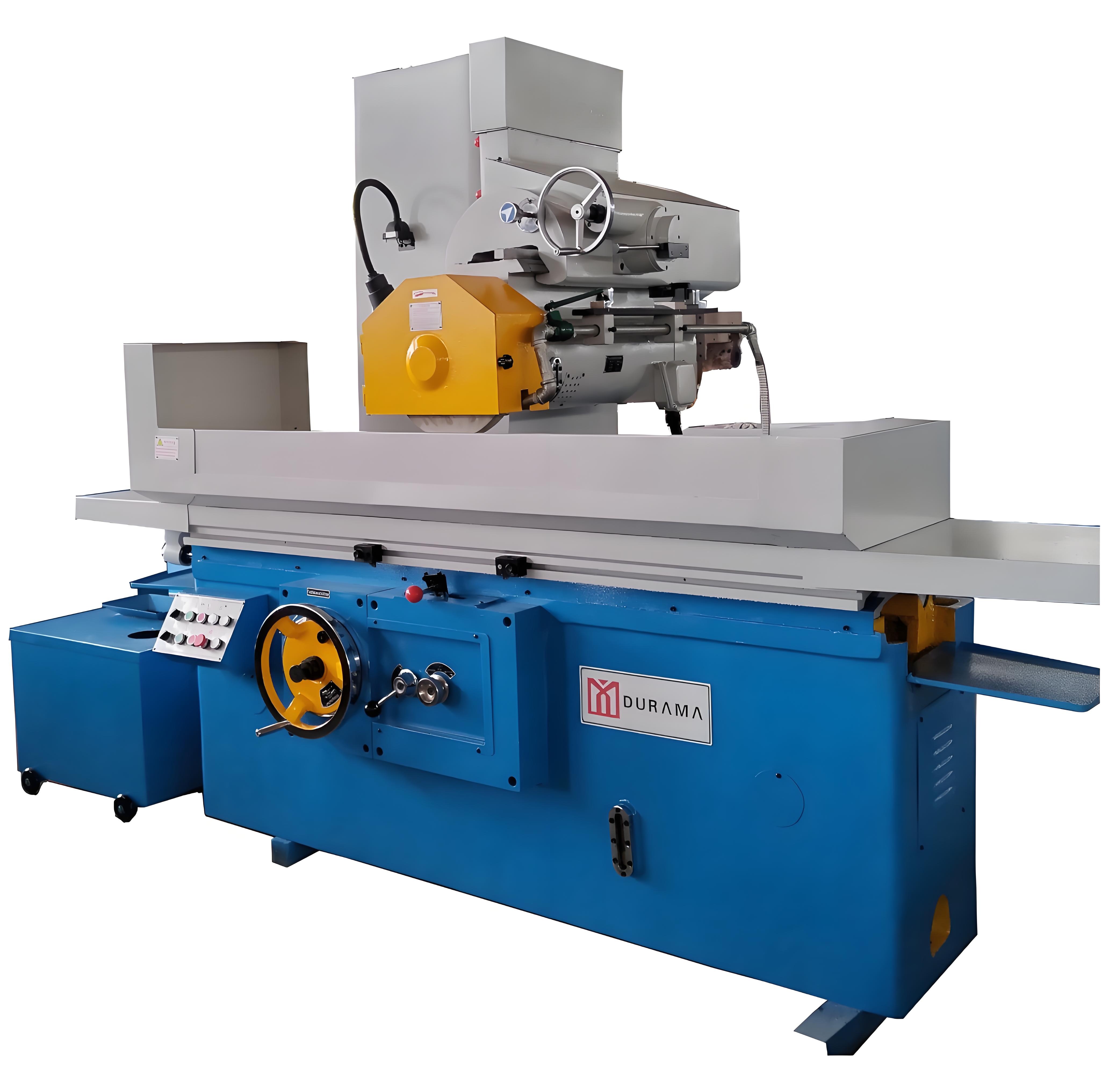

M7130
DURAMA
84601990
1. مبدأ العمل:
تتكون آلة الطحن المسطحة في المقام الأول من مكونات مثل قاعدة الماكينة ، وقابلة للتطبيق ، والمغزل ، ورأس الطحن ، والأدلة ، ونظام التغذية ، ونظام التشحيم. تعمل قاعدة الماكينة كهيكل داعم للجهاز بأكمله ، بينما يتم استخدام محمية العمل لتركيب قطعة العمل. يعد رأس المغزل ورأس الطحن مكونات أساسية تتيح عملية الطحن. تستخدم آلة الطحن المسطحة بشكل أساسي دوران عجلة الطحن لطحن قطع العمل. أثناء عملية الطحن ، تدور عجلة الطحن بسرعة عالية ، وتطحن باستمرار سطح الشغل من خلال ملامسة معها ، وبالتالي تحقيق الدقة المطلوبة وجودة السطح.
2. نطاق التطبيق:
تستخدم آلات الطحن المسطحة على نطاق واسع في صناعة العمل المعدنية المناسبة لطحن المواد المعدنية المختلفة مثل سبائك الألومنيوم من الصلب من الفولاذ المقاوم للصدأ من الفولاذ المقاوم للصدأ. الحقول المكونات الإلكترونية.
3. مزايا المعدات:
إن دقة تحديد المواقع وتكرارها لآلة طحن Durama المسطحة مرتفعة للغاية ، مما يضمن دقة عالية في معالجة جزئية وجعلها مناسبة للتطبيقات التي تتطلب تصنيعًا عالي الدقة. يمكن لآلة طحن Durama Flatbed معالجة أسطح الشغل المتعددة في إعداد واحد ، عادةً ما تتطلب فحص القطعة الأولى فقط ، مما يلغي العديد من الإجراءات المرتبطة عادةً بالأدوات الآلية التقليدية ، وبالتالي تعزيز كفاءة الإنتاج. يمكن إكمال إجراء معالجة جهاز طحن Durama Flatbed تلقائيًا وفقًا لبرنامج الإدخال ، مما يسمح للمشغل بإجراء الإعداد الأولي فقط ، وتحميل الأجزاء وتفريغه ، وتغيير الأدوات ، مما يقلل بشكل كبير من كثافة العمالة البدنية للمشغل.
4. معلمات المعدات:
نموذج | M7130 | |||
التدريج | حجم الجدول (العرض * الطول) | مم | 300*1000 | |
حجم الطحن (العرض * الطول) | مم | 300*1000 | ||
طاولة العمل طولية السفر | مم | 1100 | ||
سرعة محطة العمل (لا حصر لها) | م/دقيقة | 3-27 | ||
Workbench T-type Groove (عدد الأخاديد * عرض) | مم | 3*18 | ||
تحميل Workbench | كجم | 468 | ||
الحبيب | المسافة بين مركز عمود عجلة الطحن وطاولة العمل | مم | 575 | |
التغذية المتقطعة لكل ضربة رأس طحن | مم/زيارة | 3-60 | ||
سرعة عمود عجلة الطحن | ص/دقيقة | 1440 | ||
قيمة مقياس العجلة العجلة الأخلاقية | مم | 0.01 | ||
معدل تغذية دوران العجلة | تغذية عمودية | مم | 8 | |
Crossfeed | ||||
حجم عجلة الطحن (القطر الخارجي * العرض * القطر الداخلي) | مم | φ350*40*φ127 | ||
قوة المحرك | قوة إجمالي المحرك | KW | 8 | |
الطاقة الحركية لرأس الطحن | KW | 4.5 | ||
دقة العمل | معالجة التوازي للطائرة القاعدة السطحية | مم | 300: 0. 01 | |
خشونة السطح | أم | RA0.63 | ||
وزن الآلة | وزن صافي | كجم | 3500 | |
الأبعاد الخطوط العريضة | الطول * العرض * الارتفاع | مم | 2800*1673*2035 | |
