| الكمية: | |
|---|---|

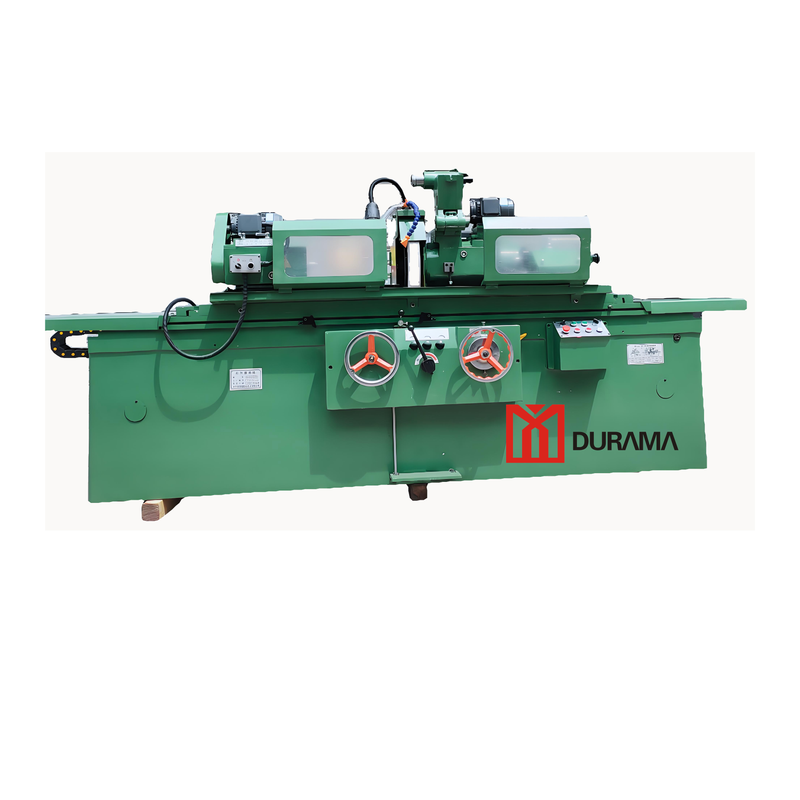

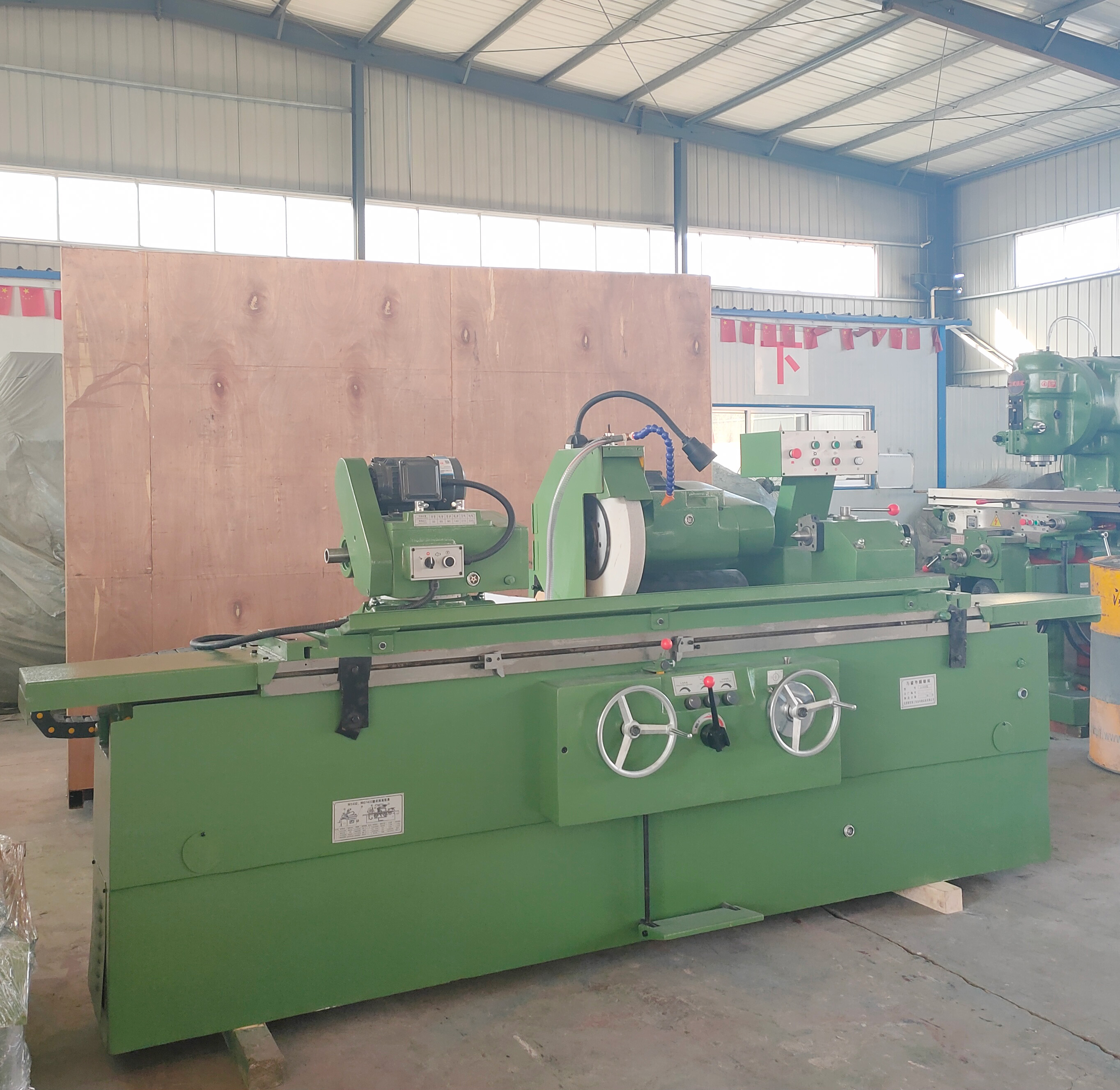

M1432x1500
DURAMA
84601990
1. هيكل ما:
تتكون آلة الطحن الدائرية الخارجية بشكل أساسي من السرير وطاولة العمل وإطار الرأس ومقعد الذيل وجهاز شفط غبار النقل ونظام التشحيم.
2. نطاق التطبيق:
تستخدم المطاحن الأسطوانية الخارجية بشكل أساسي للطحن الدقيق للوجوه النهائية ، والدوائر الخارجية ، والأسطح المخروطية لثبات أجزاء من نوع العمود ، والتي تعمل كمعدات أولية في الصناعات مثل محركات السيارات. المطاحن الأسطوانية الخارجية مناسبة لمعالجة أجزاء من نوع العمود مع دفعات صغيرة ومتطلبات دقة عالية في ورش عمل الآلات العسكرية والفضائية العامة. كما أنها تستخدم في صناعة النسيج لمعالجة بكرات الجلود في آلات الغزل الخشنة والغرابة ، وحتى آلات اللف ، وآلات تمشيط الدقة ، وآلات تصفيف الشعر. بالإضافة إلى ذلك ، يتم استخدام مطاحن أسطواني خارجية في تصنيع معدات الاتصالات المكتبية ، بما في ذلك آلات الفاكس ، والنسخ ، والطابعات ، وآلات النقش ، وما إلى ذلك ، لمعالجة بكرات المطاط. وهي قابلة للتطبيق على معالجة بكرات الجلد في أنظمة النقل التلقائية في الصناعات الطباعة والغذاء والصيدلانية ، وكذلك معالجة البلاستيك.
3. مزايا المعدات:
إن دقة تحديد المواقع ودقة المواقع المتكررة لآلة الطحن الدائرية الخارجي Dura MA مرتفعة للغاية ، والتي يمكن أن تضمن الدقة العالية من أجزاء المعالجة ، وهي مناسبة للمناسبات التي تتطلب معالجة دقة عالية. 4. معلمات المعدات:
نموذج | وحدة | M1432/1500 |
نطاق القطر للطحن | مم | 8 ~ 320 |
الحد الأقصى لطحن الطحن | مم | 1500 |
أقصى قطر التجويف | مم | 160 |
الحد الأدنى قطر التجويف | مم | 35 |
أقصى عمق التجويف | مم | 125 |
الحد الأقصى لوزن الشغل | كجم | 150 |
ارتفاع المركز | مم | 180 |
مسافة المركز العلوي | مم | 1500 |
أقصى حركة من طاولة العمل | مم | 1600 |
الحد الأقصى لزاوية الدوران من العمل | ° | 7 ° عكس اتجاه عقارب الساعة |
نطاق سرعة حركة العمل | م/دقيقة | 0.1 ~ 4 |
Workbench Handwheel-Rotational Flow | مم | 6 |
نطاق سرعة مغزل إطار الرأس | دورة في الدقيقة | 28،43،73،110،184،277 |
مواصفات ثقب المغزل | رقم 4 مورس | |
مواصفات تشاك إطار الرأس | مم | 165 (ثلاثة مخبأ) |
مواصفات ثقب مخروطي إطار الذيل | رقم 4 | |
حركة الأكمام إطار الذيل | مم | 30 |
أقصى حركة لإطار عجلة الطحن | مم | 266 |
حركة سريعة لإطار عجلة الطحن | مم | 50 |
حركة مقبض العجلة الرملية | مم | الخشنة 2 غرامة 0.5 |
حركة مقبض العجلة الرملية | مم | خشن 0.01 غرامة 0.0025 |
عجلة الرمل سرعة المغزل | دورة في الدقيقة | 1670 |
مواصفات عجلة الطحن (D × T × D) | مم | 400 × 52 × 203 (205 ثقب داخلي) |
350*127*40 (127 ثقوبًا داخليًا) | ||
أقصى سرعة خط العجلة | آنسة | 35 |
سرعة العمود الرئيسية لأداة الطحن الداخلية | دورة في الدقيقة | 1500 |
تدفق مضخة التبريد | ل/دقيقة | 25 |
طحن عجلة محرك الطاقة | KW | 5.5 |
احتمال محرك إطار الرأس | KW | 1.1 |
إجمالي السعة | KW | 9 |
حجم أداة الآلة (الطول × العرض × الارتفاع) | مم | 4213 × 1670 × 1650 |
وزن الآلة | كجم | 4000 |
