كيفية معرفة الضغط المطلوب لفرامل الصحافة الهيدروليكية

كيف تختار الفرامل هيدروليكية هي الأكثر ملاءمة؟
قبل شراء مكابح مطبعة هيدروليكية ، فإن بعض الرؤساء ليسوا على دراية بالآلة ، وقد لا يعرفون مقدار الضغط الذي يحتاجونه. اسمحوا لي أن أقدم صيغة حساب ضغط الانحناء ، حتى نتمكن من حساب ضغط الانحناء المطلوب بناءً على المواد والسماكة والطول وبيانات فتحة القالب السفلية المقابلة. في هذه الحالة ، سنكون قادرين على اختيار فرامل الصحافة الأنسب.

صيغة حساب ضغط الانحناء: P = 650 * S * S * L/V

P = ضغط الانحناء (الوحدة: KN)

s = سمك اللوحة (الوحدة: مم)

L = طول الصفائح المعدنية (الوحدة: م)

V = فتحة القالب السفلى (الوحدة: مم ، عادة 8-10 أضعاف سماكة اللوحة)

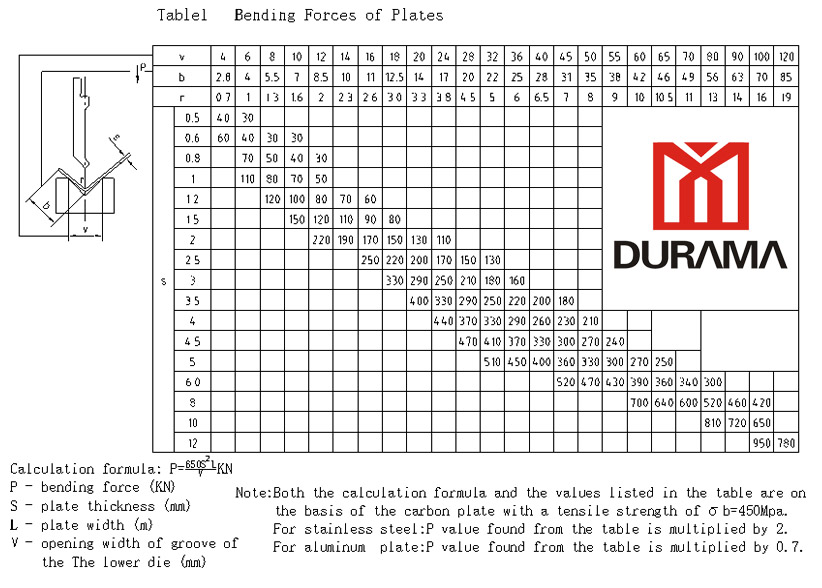

يوضح الشكل أعلاه جدول قوة الانحناء للصفائح المعدنية. يمثل هنا "t " سمك الصفائح المعدنية ، و "v " يمثل عرض فتحة القالب السفلى. عند الانحناء ، نحتاج إلى تحديد الفتحة المقابلة وفقًا لسمك الصفائح المعدنية ، بحيث تكون قطع العمل المطوية أكثر دقة.

يرجى الرجوع إلى المعايير التالية لاختيار فتحة القالب السفلى:

v = 6t ， 0.5mm ≤ t ≤ 2.6mm
v = 8t ， 3.0mm ≤ t ≤ 8.0mm
v = 10t ， 9.0mm ≤ t ≤ 10.0mm
v = 12t ، t ≥ 12mm

من أجل فهم أفضل ، دعني أعطيك مثالاً. إذا كانت المادة الخاصة بك عبارة عن فولاذ طري 6 مم ، ويبلغ الحد الأقصى لطول المواد الخاص بك 3.2 متر ، فيمكنك حساب ما يلي:
p = 650 * s * s * l/v
= 650 * 6 * 6 * 3.2/8 * 6
= 1560 كيلو نيوتن (156T)

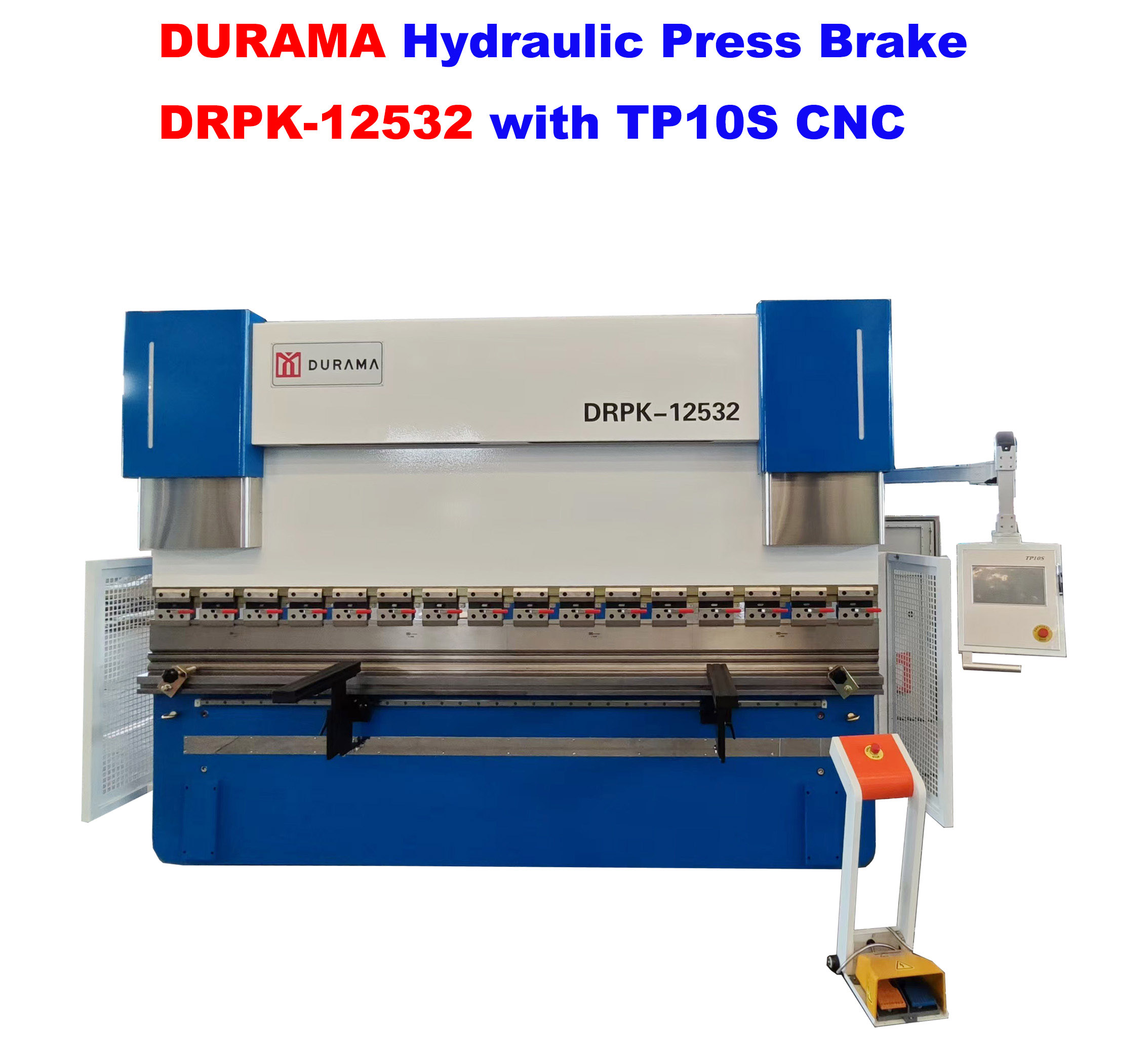

ثم يمكنك اختيار Durama Model Hydraulic Brake Brake DRPK-16032 أو DRPE-16032.

ملحوظة:
1) تعتمد صيغة الحساب أعلاه على الفولاذ الطري المادي أثناء صنع 90 درجة.
2) عند الانحناء الفولاذ المقاوم للصدأ ، يمكن حساب الضغط وفقًا للمعايير التالية: 304 من الفولاذ المقاوم للصدأ = الفولاذ الكربوني * 1.6 مرة ، 201 الفولاذ المقاوم للصدأ = الصلب الكربوني * 2 مرات.
3) إذا كنت بحاجة إلى الحصول على الانحناء الحاد ، مثل 60 درجة ، 45 درجة ، 30 درجة ، أو للقيام بانحناء متعدد الخطوات أو صنع صب لمرة واحدة ، وما إلى ذلك ، سيكون الضغط المطلوب أعلى بكثير ، والحساب أكثر شمولاً. يرجى فقط أن تخبرنا احتياجاتك أو إرسال رسومات أو صور منتجاتك لنا ، وسوف نتحقق منك.

لدى دوراما نماذج مختلفة لفرامل الصحافة الهيدروليكية ، وآلة القص ، وآلات قطع الليزر الألياف ، وآلات لفة الألواح الميكانيكية والهيدروليكية ، وما إلى ذلك. كل نموذج مع قدرة مختلفة على مطابقة متطلبات وظيفتك. من المهم اختيار فرامل الضغط المناسبة لتلبية احتياجاتك. إذا اشتريت آلة أكبر من الاحتياجات الفعلية ، فهي تحتاج إلى مزيد من المال والهدف من الطاقة. نظرًا لأن آلات النماذج الأكبر عادة ما تكون أكثر تكلفة ، كما أنها تحتاج أيضًا إلى استخدام المزيد من الزيت الهيدروليكي ، والطاقة الكهربائية ، إلخ .. إذا اشتريت آلة أصغر ، فقد لا تكون قادرة على القيام بعملك بشكل جيد.

إذا لم تكن متأكدًا من نموذجك المطلوب ، فيمكنك فقط إخبارنا بموادك (على سبيل المثال ، الفولاذ الطري ، SS304 ، SS201 ، ...) ، سمك المادة (2 مم ، 4 مم ، 6 مم ، ...) ، طول المواد الخاصة بك للانحناء (1.5 م ، 2 م ، 2.5 م ، 3.2 م ، ...) ، سنقوم بفحصك ونقدم أفضل ما نقترحه. من فضلك لا تتردد في الاتصال بنا إذا كان لديك أي أسئلة.
